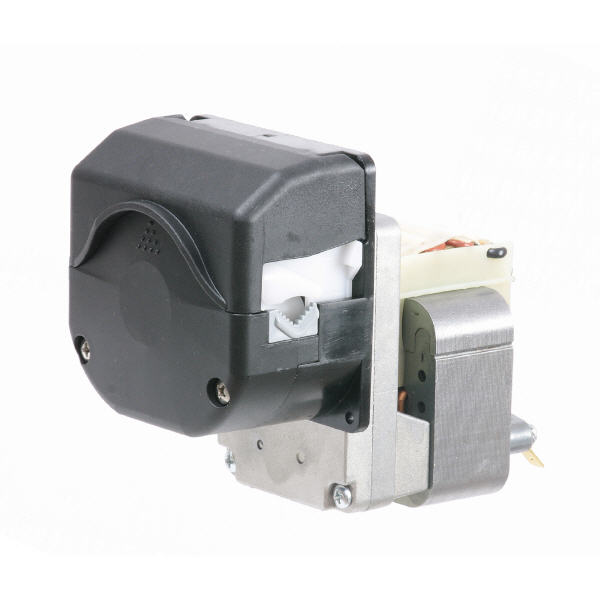

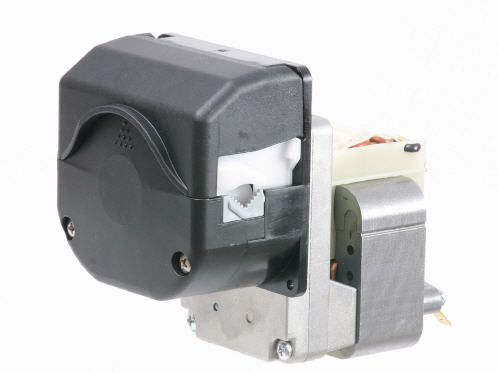

CP34 - Schlauchpumpe
Hochwertige OEM-Einbaupumpe zur Systemintegration. Die CP34 Pumpe, die ideal zum Schalttafeleinbau geeignet ist, kann wahlweise mit einem hochwertigen 230V AC Getriebe-Spaltpolmotor mit oder mit einem 117V AC (amerk. Version) Getriebe-Spaltpolmotor geliefert werden.
Die doppelt kugelgelagerte Achswelle sorgt für eine hohe Dosiergenauigkeit und Langelebigkeit des Dosierschlauches. Ausgeliefert wird die Pumpe mit einem gefederten 3-Rollen Drekreuz. Optional kann das Drehkreuz auch mit einem 6-Rollen Drehkreuz ausgestattet werden.
Kennzeichnend für diese hochwertige Pumpe ist der Pumpenkopf mit "Rapid Tube X-Change" System. Mit nur einem Handgriff lässt sich die obere Laufbahn des Peristaltikschlauches nach oben klappen und ein Schlauchwechsel kann werkzeuglos erfolgen. Der spezielle Pumpenkopf ist ideal für Anwendungen bei denen ein Endlosschlauch oder gar ein häufiger Wechsel des Schlauches gefordert ist (z.B. Klebstoffe, Harze, kontaminierte Laborschläuche, etc.).
Die hochwertigen AC-Getriebe-Spaltpolmotoren sind mit 5 verschiedenen Untersetzungen von minimal 50 UPM bis maximal 146 UPM erhältlich. Mit der größten Drehzahl von 146 UPM und dem größtmöglichen Peristaltikschlauch lassen sich Fördermengen von bis zu 50,4 l/h (0,84 l/min) bei der 230V AC Version, bzw. 60,00 l/h (1,00 l/min) bei der 117V AC Version realisieren (siehe Tabelle).
Förderleistung - 230V AC 50Hz
| Drehzahl | Schlauchmaß (IDxAD) |
| 6,40 x 9,60 mm | 8,00 x 11,20 mm | 8,00 x 12,00 mm | |
| 50 UPM | 0,23 l/min - 13,8 l/h | 0,32 l/min - 19,2 l/h | 0,33 l/min - 19,8 l/h |
| 83 UPM | 0,39 l/min - 23,4 l/h | 0,56 l/min - 33,6 l/h | 0,57 l/min - 34,2 l/h |
| 116 UPM | 0,56 l/min - 33,6 l/h | 0,71 l/min - 42,6 l/h | 0,72 l/min - 43,2 l/h |
| 135 UPM | 0,62 l/min - 37,2 l/h | 0,81 l/min - 48,6 l/h | n/a |
| 146 UPM | 0,65 l/min - 39 l/h | 0,84 l/min - 50,4 l/h | n/a |
Förderleistung - 117V AC 60Hz
| Drehzahl | Schlauchmaß (IDxAD) |
| 6,40 x 9,60 mm | 8,00 x 11,20 mm | 8,00 x 12,00 mm | |
| 50 UPM | 0,3 l/min - 18 l/h | 0,41 l/min - 24,6 l/h | 0,41 l/min - 24,6 l/h |
| 83 UPM | 0,51 l/min - 30,6 l/h | 0,67 l/min - 40,2 l/h | 0,69 l/min - 41,4 l/h |
| 116 UPM | 0,68 l/min - 40,8 l/h | 0,8 l/min - 48 l/h | n/a |
| 135 UPM | 0,76 l/min - 45,6 l/h | 0,94 l/min - 56,4 l/h | n/a |
| 146 UPM | 0,85 l/min - 51 l/h | 1 l/min - 60 l/h | n/a |
Leerlauf-Nenndrehzahl, Exemplarische Förderleistung ermittelt mit Silikonschlauch (Shore-Härte: 60), nach 15 Minuten Betrieb, ohne Gegendruck mit 3-Rollen Drehkreuz. (ml/min +/-15%)
Förderschläuche
Grundsätzlich können Förderschläuche in den Größen: 4 bis 12mm (Außen-Durchmesser) bei Wandstärken von 1,6 bis 2,1 mm verwendet werden.
Verfügbare Schlauchmaterialien
- Silikon
- Santoprene™
- Tygon
- Viton
- etc.
Abmessungen
